Dreh- und Fräs-Beispiele

Diverses Basteleien

Hier finden sich in loser Folge Dinge, die ich mit Hilfe der Drehbank oder Fräse erstellt habe.

Bahtinov-Maske, gefräst aus 1,4mm CfK. Sie dient als Scharfstell-Hilfe in der Astrophotographie.

Kollimationshilfe mit 3 Laserpointern. Laserhalterungen gedreht aus Alu, Hilfskreise gefräst in Dibond.

Kompakte Doppelprismenklemme (GP-Level)

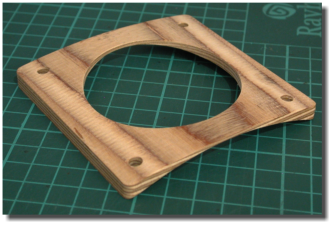

Okular-Auszugs-Basis als Übergang von 8” Tubus auf 10” OAZ-Basis. Gefräst aus Multiplex.

Anschluß-Gehäuse für Fokusiermotor (QSC-System), gefräst aus POM.

Baader-Clicklock-Adapter zum Anschluß an einen Starlight-Feathertouch 3,5” Okularauszug, gedreht aus Alu und mattschwarz pulverbeschichtet.

Umbau Neumann-Filterschublade zur Adaption eines Nikon-Objektives. Das Nikon-Bajonett wurde durch Abdrehen eines Verlängerungsrings erstellt, Teile des Originalfilterhalters wurden durch selbstgefräste Elemente ersetzt, um den kritischen Fokusabstand zu erzielen.

Filter-Aufbewahrungs-Behälter für Neumann-Filterschubladen, gefräst aus Multiplex.

Distanzring zur Erhöhung des Abstandes der Filter zum Einschraubadapter beim Filterrad FLI CFW- 2-T, gefräst aus 1,8mm CfK.

Digitale Fokusanzeige basierend auf einem digitalen Reifen-Profiltiefenmesser, Aufnahmeschellen gefräst aus 5mm Alu.

Okularauszugs-Erhöhung (riser), -Justierplatte und -Adapter zur Adaption eines Baader Steeltrack an ein GSO RC10, gedreht aus Alu und teilweise pulverbeschichtet.

Justierhilfen zur Überprüfung der Zentrierung eines Newton-Fangspiegelhalters sowie zur Prüfung der Rechtwinkligkeit der Fangspiegelstreben, gefräst aus 2mm Flugzeugsperrholz.

Kamerahalter für 16mm Zeiss-Gegengewichtsstange.

Grzy-Kollimator-Nachbau, gedreht aus Alu. Als Objektiv dient ein altes Sucher-Objektiv, zur Beleuchtung sind 4 3mm LEDs eingebaut.

Starlight Featertouch 2” Adapter zum Anschluß an einen Pentax75, gedreht aus Alu. Durch die sehr kurze Bauform wird 10mm backfocus gewonnen im Vergleich zum Original-Auszug.
